产品概述

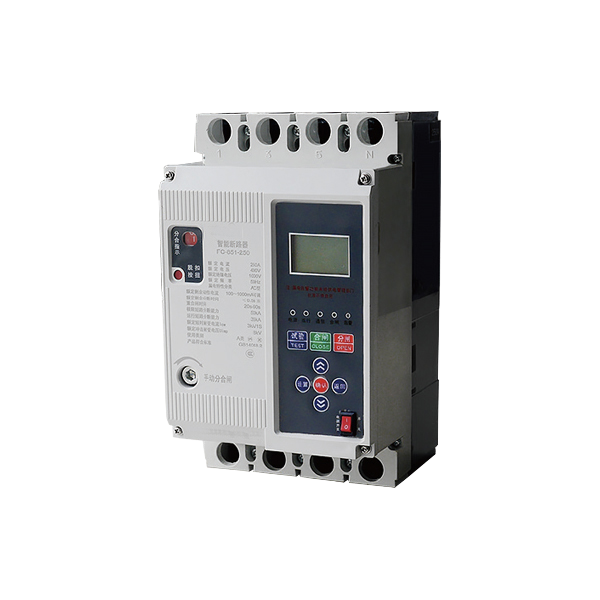

ZZLX-D-01-250系列智能断路器将剩余电流动作保护器、塑壳断路器、智能电力仪表、智能控制器等多种产品溶于一体，采用液晶显示，具有分断能力,远程控制分合闸能力，具备过电流保护、短路保护、电压保护、漏电保护，可应用于0.4kV低压线路分支线路处、充电桩控制处,配电室、计量箱内，特别适合城乡电网各级综合保护,用于人身触电提供间接接触保护;同时断路器可实现用电信息采集、分支线损计算、负荷调节控制，分支故障(停电)事件.上报、分支线路拓扑识别、故障录波分析、充电桩有序充电、分合闸事件记录和故障事件记录等功能。

功能特点

01、采用电子式过电流脱扣器，保护精度高,受环境温度和安装位置的影响小,为热磁式过电流脱扣器的升级换代产品

02、具备剩余电流保护(定值保护,特波保护和反时限保护)，过载 保护，短路保护，瞬时短路保护，停电保护，不平衡

保护等

03、具备剩余电流定档功能与记忆功能，同时剩余电流档位可在线整定，实时监测跟踪线路剩余电流，自动调节档位，保证

产品的投运率和可靠性

04、通过调整三段保护曲线,可与下级断路器配合实现分级保护

05、内部自带电动操作机构,支持远程分合闸与自动重合闸功能

06、采用FFT算法，支持全波采样，支持故障电流录波功能

07、支持多种通信协议,支持DL/T645 -2007. DL/T634.5-101. modbus. 受限应用协议(CoAP) 等多种协议，可以完全融入配电自动化网络，满足泛在电力物联网要求

08、支持多种通信方式，485通信、宽带载波、微功率自组网无线、HPLC 和无线双模通信等,支持可靠连入到泛在物联网和智能电网的系统

09、支持线路损耗计算功能.

10、支持负荷调节控制，实现有序用电

11、支持充电桩有序充电管理功能

12、支持漏电流事件上报，停电事件.上报,故障电流上报,不平衡电流上报等功能

13、断路器支持自描述、自动注册功能

14、支持户变关系识别、低压台区拓扑识别、分支箱和计量(电表)箱电气接线拓扑自动识别功能

15、后备电源采用超级电容模组，支持停电维持终端正常工作至少2分钟

16、支持分合闸事件记录、停复电记录和故障事件记录功能

17、线路剩余电流、三相电源电压、负荷电流实时显示
